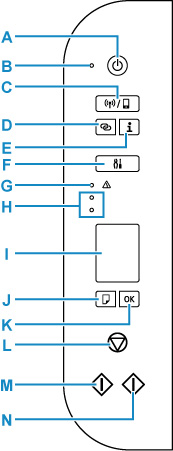

Панель управления

A: кнопка ВКЛ (ON)

Отключает питание устройства. Перед включением питания убедитесь, что крышка сканера закрыта.

B: Индикатор ВКЛ (ON)

Мигает, а затем загорается, когда включено питание.

C: Кнопка Выбор беспроводного подключения (Wireless select)

Переключение между режимом Wi-Fi и «Беспров. прямое подключение» или включение/выключение этих режимов.

Каждый раз при нажатии кнопки Выбор беспроводного подключения (Wireless select) происходит переключение между параметрами настройки.

• Индикация на ЖК-дисплее

D: Кнопка Беспроводное подключение (Wireless connect)

Запустите настройку Wi-Fi.

E: Кнопка Информация (Information)

Запуск печати информации о сетевых параметрах.

F: Кнопка Настройка (Setup)

Выберите меню для обслуживания принтера и изменения его параметров. Повторное нажатие этой кнопки переключает отображение сегментов на ЖК-дисплее.

G: Индикатор Аварийный сигнал (Alarm)

При возникновении ошибки индикатор светится или мигает.

H: Индикаторы чернильницы

Светятся или мигают, если в устройстве закончились чернила и т. д.

Верхний индикатор показывает состояние черного картриджа FINE, а нижний индикатор — цветного картриджа FINE.

I: ЖК-дисплей (жидкокристаллический дисплей)

Отображение количества копий, кода обслуживания, кода ошибки или различных значков.

• Индикация на ЖК-дисплее

J: Кнопка Выбор бумаги (Paper Select)

Выберите размер бумаги для принтера.

K: Кнопка OK

Завершение выбора настройки размера бумаги. Эта кнопка также используется для устранения ошибок.

L: кнопка Стоп (Stop)

Отменяет операции. Можно нажать эту кнопку для отмены выполняемых операций печати, копирования или сканирования.

M: Кнопка Черный (Black)*

Запуск копирования в черно-белом режиме. Эта кнопка также служит для завершения выбора элемента настройки или для устранения ошибки.

N: Кнопка Цвет (Color)*

Запуск цветного копирования. Эта кнопка также служит для завершения выбора элемента настройки или для устранения ошибки.

* В программных приложениях и руководствах кнопки Цвет (Color) и Черный (Black) собирательно называются кнопкой «Пуск» или «OK».
